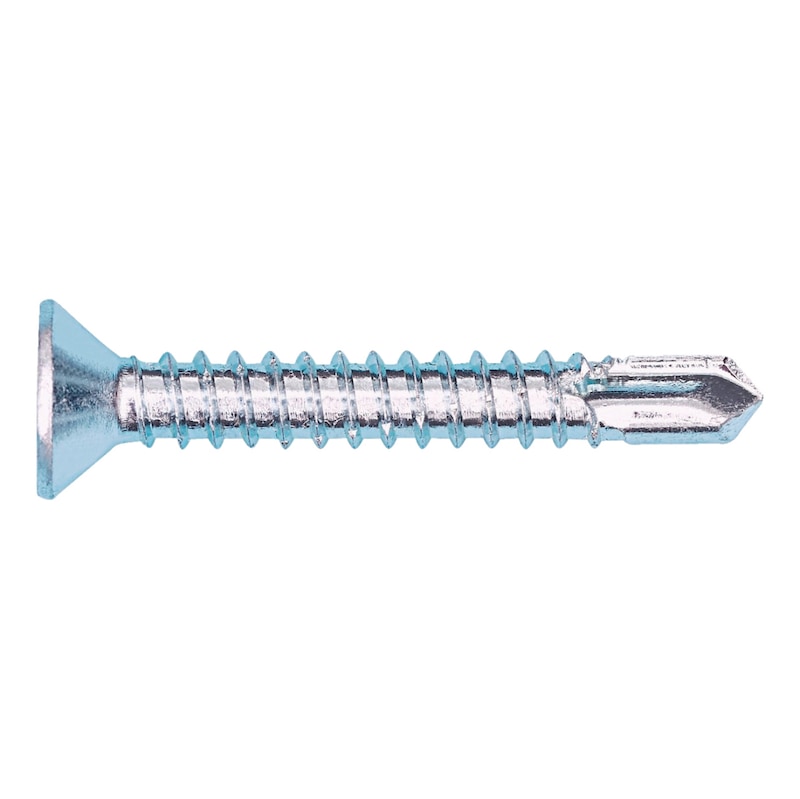

Bohrschraube Senkkopf

Beschreibung

Diese Bohrschraube aus Stahl ist verzinkt und blau passiviert und mit einem innovativen AW-Antrieb ausgestattet. Sie ermöglicht Bohren, Gewindeformen und Verschrauben in nur einem Arbeitsgang und reduziert dadurch den Zeit- und Arbeitsaufwand erheblich. Der exakt definierte Bohrdurchmesser bei jeder Verschraubung minimiert die Gewindetoleranz und sorgt dauerhaft für eine optimale Verbindung. Das AW-Antriebssystem bietet eine hervorragende Drehmomentübertragung, höhere Standzeiten und eine optimale Zentrierung. Durch die grosse Anlagefläche des Bits wird die Kraft gleichmässig verteilt, wodurch die Oberflächenschutzschicht geschont und eine höhere Korrosionsbeständigkeit erreicht wird. Der geringere notwendige Anpressdruck ermöglicht zudem ein ermüdungsfreies Arbeiten.

Hinweise

Empfohlener Anpressdruck bei der Verarbeitung: ca. 100 N, gegebenenfalls mit Tiefenanschlag verschrauben. Bohrschrauben sind mit einem geeigneten Bohrschrauber (z. B. Akku-Bohrschrauber mit Tiefenanschlag) zu verarbeiten. Die Verwendung von Schlagschraubern ist unzulässig. Die Schrauben sind rechtwinklig zur Bauteiloberfläche zu befestigen. Verzinkte Bohrschrauben sind nur dort einzusetzen, wo keine dauerhafte Befeuchtung zu erwarten ist. Bei bauaufsichtlich zugelassenen Verbindungselementen ist die jeweilige Zulassung – insbesondere Teil 2 „besondere Bestimmungen“ – unbedingt zu beachten.

Technische Daten

• Norm: Werksnorm
• Werkstoff: Stahl
• Oberfläche: Verzinkt, blau passiviert (A3K)
• RoHS-konform: Ja
• Kopfform: Senkkopf 80 Grad

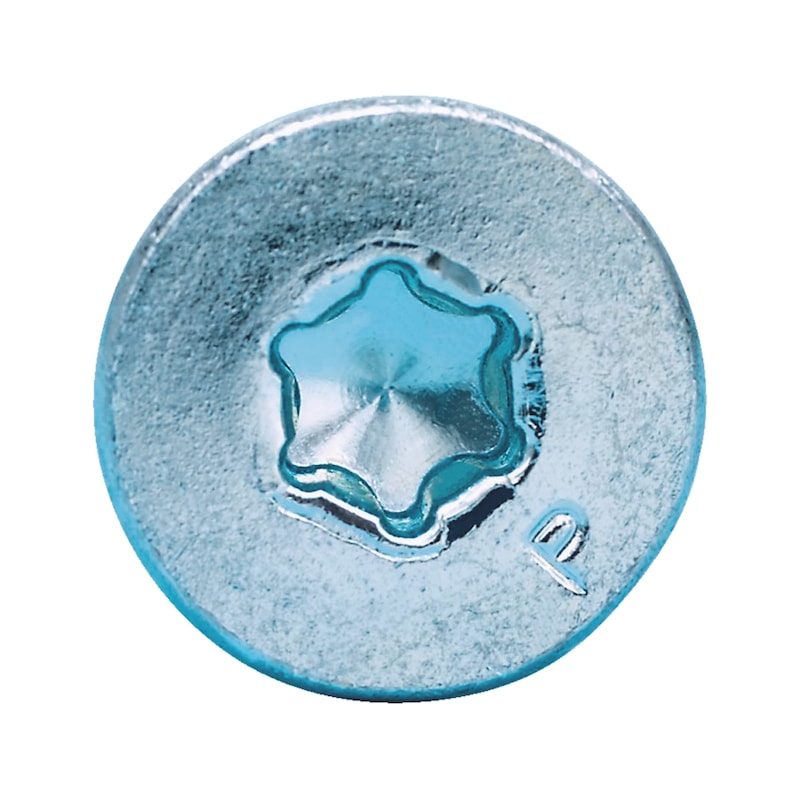

• Innenantrieb: AW20

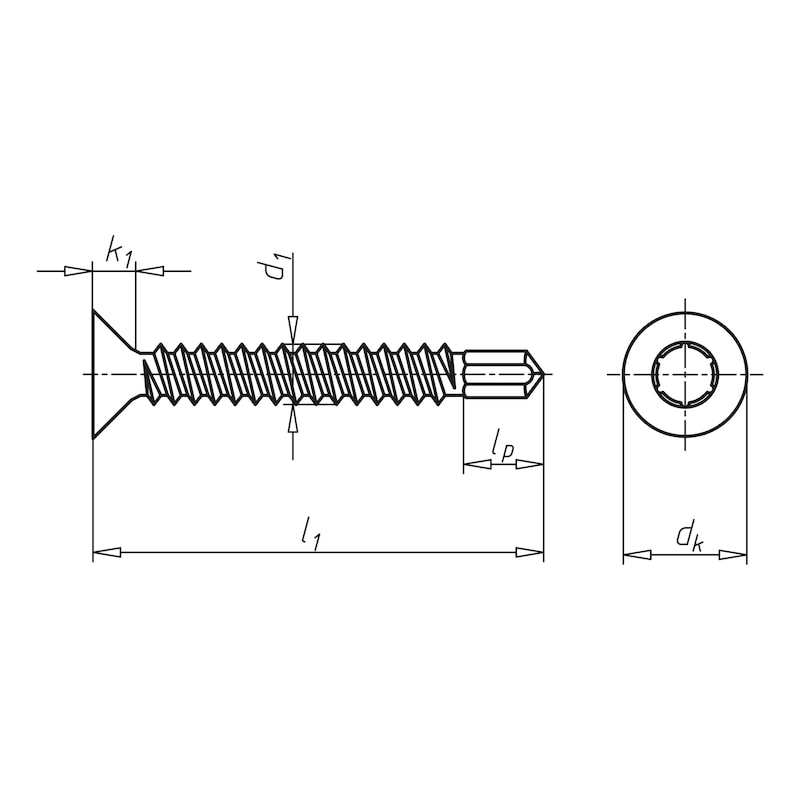

• Nenndurchmesser (d1): 4,2 mm
• Länge (l1): 25 mm
• Kopfdurchmesser (dk): 8,1 mm
• Kopfhöhe (k1): 3,1 mm
• Bohrspitzenlänge (lp): 3,7 mm
• Gewindeart: Blechschraubengewinde
• Empfohlene Unterkonstruktionsdicke min.: 1,5 mm
• Zu durchbohrende Materialdicke max. (Metall): 3,5 mm
• Empfohlene Verarbeitungsdrehzahl (Leerlauf) min./max.: 1700–2500 U/min

Lieferumfang

• 1x Bohrschraube Senkkopf mit AW-Antrieb 4,2X25mm
