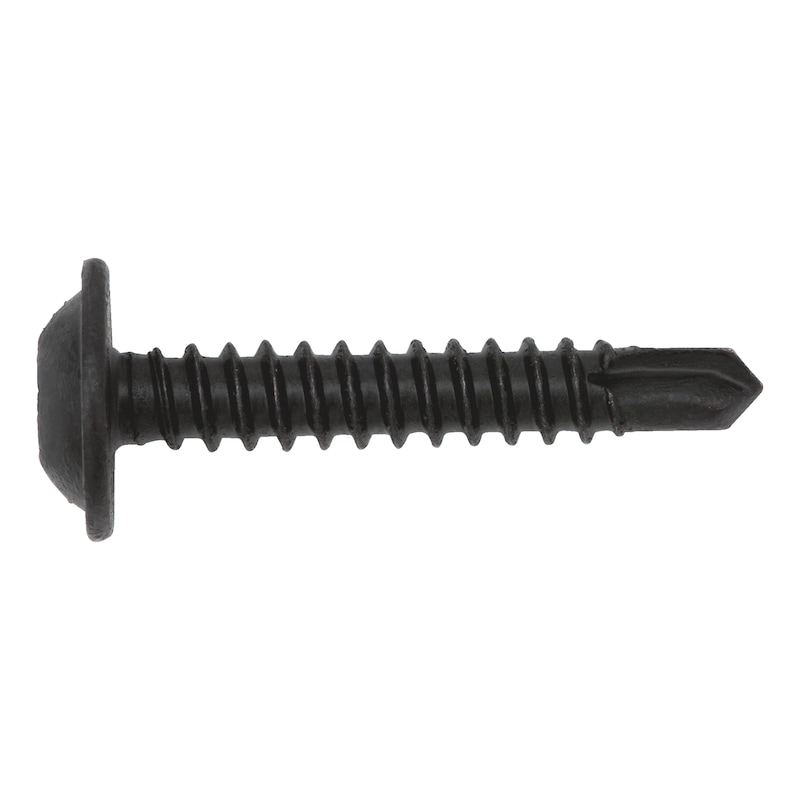

Bohrschraube Linsenkopf m. Flansch

Beschreibung

Diese Bohrschraube aus Stahl mit schwarzer Zink-Lamellenbeschichtung eignet sich ideal für optisch anspruchsvolle und korrosionsgeschützte Befestigungen im Metallbereich. Dank integrierter Bohrspitze erfolgen Bohren, Gewindeformen und Verschrauben in nur einem Arbeitsgang – ganz ohne Vorbohren.

Der Linsenkopf mit Bund sorgt für eine vergrößerte Auflagefläche und eine saubere Optik. Der Innenantrieb AW20 gewährleistet eine optimale Kraftübertragung. Mit Vollgewinde und einer Länge von 19 mm ist die Schraube für Befestigungsdicken bis maximal 12 mm ausgelegt.

Hinweise

Die Schraube ist rechtwinklig zur Bauteiloberfläche zu setzen. Verzinkte bzw. beschichtete Bohrschrauben sind nur dort einzusetzen, wo keine dauerhafte Befeuchtung zu erwarten ist.

Technische Daten

• Norm: Werksnorm
• Werkstoff: Stahl
• Oberfläche: Zink-Lamelle schwarz
• RoHS-konform: Ja
• Kopfform: Linsenkopf mit Bund
• Innenantrieb: AW20
• Gewindeart: Blechschraubengewinde
• Gewindeausführung: Vollgewinde

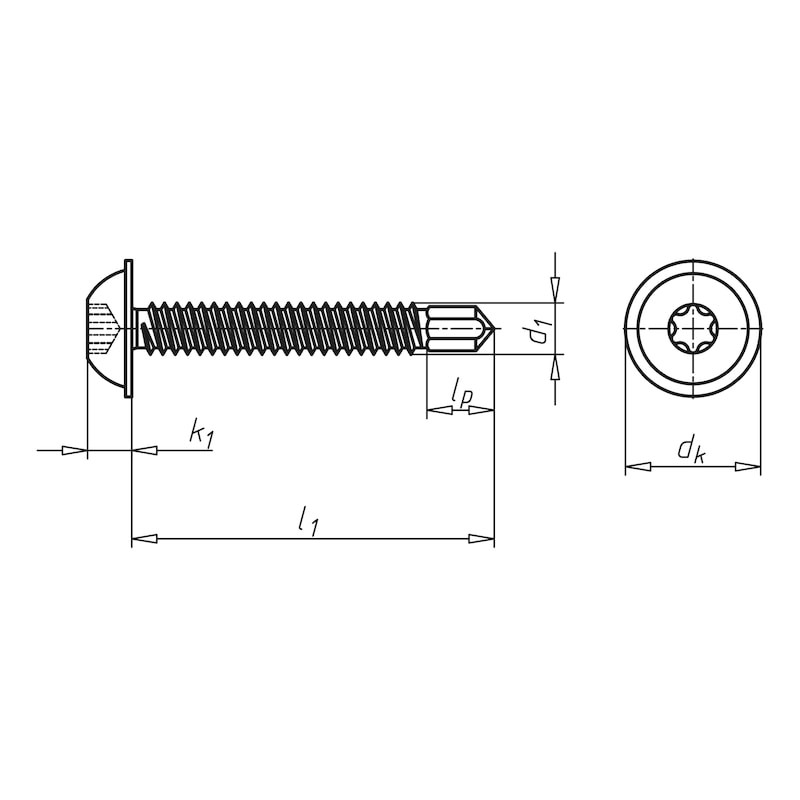

• Nenndurchmesser (d1): 4,2 mm
• Länge (l1): 19 mm
• Kopfdurchmesser (dk): 11,0 mm
• Kopfhöhe (k1): 2,9 mm
• Bohrspitzenlänge (lp): 3,7 mm
• Empfohlene Unterkonstruktionsdicke min.: 1,5 mm
• Zu durchbohrende Materialdicke max. (Metall): 3,5 mm
• Befestigungsdicke max. (lB): 12 mm
• Empfohlene Verarbeitungsdrehzahl (Leerlauf) min./max.: 1700–2500 U/min

Lieferumfang

• 1x Bohrschraube Linsenkopf mit Bund und AW-Antrieb, 4,2x19mm
